Жала для паяльников: виды, как выбрать Статья
Жало – рабочая часть паяльника, которая непосредственно передаёт тепло на припой и детали. От его формы, размера и материала зависит не только удобство работы, но и итоговый результат. Слишком тонкое жало может плохо прогревать массивный контакт, а слишком широкое — задевать соседние элементы на печатной плате. В статье мы поговорим о том, какие бывают жала для паяльников и на что обращать внимание при их выборе.
Как устроено жало
Основная задача жала — передавать тепло от нагревателя к месту пайки. При контакте с металлом оно должно обеспечивать достаточный прогрев соединяемых поверхностей, чтобы припой плавился и равномерно смачивал детали. Для этого важна не только температура наконечника, но и площадь контакта. Например, если жало касается детали одним остриём, теплопередача может оказаться недостаточной, даже когда сам наконечник хорошо разогрет. И повышение его температуры ни к чему хорошему не приведёт.
По конструкции жала бывают несменными и сменными. Несменные встречаются в простых паяльниках, у которых рабочий конец представляет собой медный стержень или насадку, закреплённую в инструменте. При износе такую деталь иногда можно восстановить обработкой поверхности, но со временем она теряет форму и требует замены. Сменные жала удобнее тем, что их можно подбирать под конкретную задачу. То есть, если сам пальник относится к универсальным, то с помощью одного инструмента можно паять фактически что угодно.

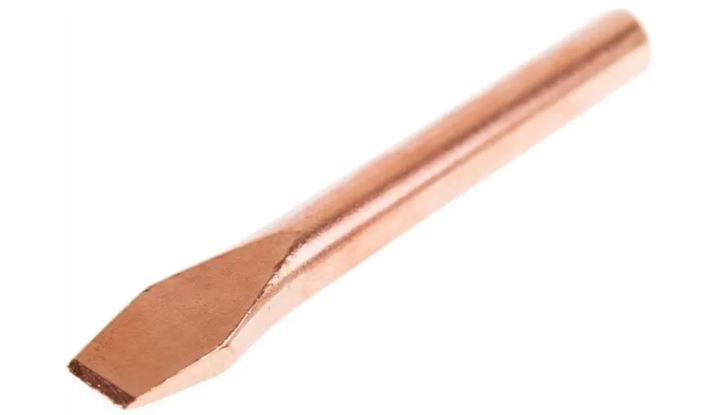

Также имеет значение материала жала, об этом нужно рассказать отдельно. Самые дешёвые и простые – медные жала. Медь хорошо проводит тепло, легко поддаётся обработки, поэтому они дешевы в производстве. Такие жала часто используются в паяльниках низшего ценового сегмента, но встречаются и в более дорогих. Недостаток меди – её быстрый износ, так как при нагревании она начинает окисляться. В результате кончик со временем теряет форму, поэтому медные жала нужно время от времени чистить и менять. В отдельных случаях можно восстановить форму жала.
Более дорогая альтернатива – медные жала с защитными покрытием. Внутри медный сердечник, а снаружи тонкий слой железа. Оно препятствует окислению и растворению меди из-за чего форма наконечника сохраняется очень долго. На нерабочие части жала могут наносить иные покрытия, например, хромовое. Они плохо взаимодействуют с припоем, поэтому тот остаётся только на рабочей части. Медные жала с защитным покрытием служат дольше, но на деле всё зависит от сохранности защитного слоя. Если его повредить из-за неосторожного обращения, оно износится гораздо быстрее. И восстановить форму такого жала уже не получится. Отметим, что не стоит путать жало и нагреватель паяльника. Нагреватель может быть керамическим, об этом мы рассказывали в статье про паяльники.
Виды жал для паяльников
Если не считать материала, то классификация сводится к форме наконечника. Это ключевой параметр, от которого зависит очень многое. Вдобавок пайка разными разновидностями может несколько отличаться по технике пайке и это также стоит обязательно учитывать.

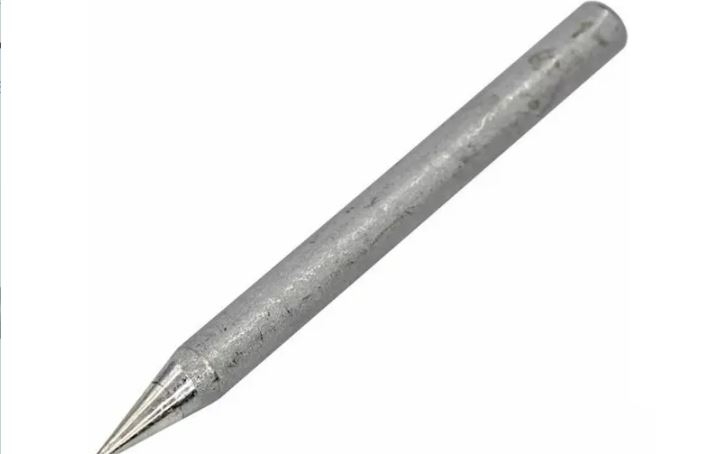

Коническое жало имеет форму конуса, основание у него круглое, наконечник может быть закруглённым или острым. Удобно для пайки небольших элементов, которые могут быть расположены в тесном пространстве. Вдобавок конусом можно работать под разными углами – можно поворачивать наконечник. Но площадь контакта в любом случае будет небольшой, поэтому для пайки крупных элементов такое жало подходит плохо. Площади нагрева попросту недостаточно, поэтому к универсальным он точно не относится.
Игольчатое жало аналог конического, но остриё тут более тонкое и вытянутое. Также подходит для пайки мелких элементов и за счёт формы оно лучше себя показывает в труднодоступных и тесных местах. Недостаток аналогичный – небольшая площадь контакта, которая даже меньше, чем у конического жала. Вдобавок медные игольчатые жала изнашиваются куда быстрее других. Поэтому его можно отнести к специализированным, то есть к тем, которые используются для весьма ограниченного количества операций пайки.
Клиновидное жало имеет форму лопатки или долота, то есть, рабочая часть тут плоская. Геометрия может отличаться, но всё общее у них у всех то, что площадь контакта больше. Они могут отличаться по размеру, поэтому тут можно подобрать жало как для пайки относительно небольших элементов, так и жало для пайки крупных, при условии, что паяльник это позволяет. Фактически это большая группа, которая считается одной из самых универсальных.
Скошенное жало имеет рабочую поверхность, расположенную под углом к продольной оси наконечника. Такая геометрия позволяет использовать плоскую площадку для передачи тепла и удерживать небольшое количество расплавленного припоя. При подходящих размерах такое жало также используют для протяжной пайки — когда наконечник ведут вдоль ряда выводов микросхемы, постепенно распределяя припой по контактам. Для этого требуется подходящий флюс и контроль количества припоя.
Ножевидное жало – специализированный тип, который имеет форму ножа. В основном применяется при протяжной пайке нескольких выводах и в других подобных операций. Для обычной точечной пайки такой наконечник не слишком удобен, так как он широкий и им очень легко задеть соседние контакты. Ещё один тип – изогнутое жало, формы изгиба могут быть разные. При обычной пайке пользоваться таким также нет никакого смысла. Изогнутое жало используют только тогда, когда нужно подвести наконечник под углом – другие виды тут использовать не получится.
Жало с выемкой, которое иногда называют «копытцем», имеет углубление на рабочем конце. Оно удерживает небольшое количество припоя, благодаря чему можно распределять его вдоль ряда контактов при протяжной пайке.
Это специализированный наконечник, который требует навыка: если припоя слишком много, между выводами появляются перемычки, а если его недостаточно, соединения получаются неполными. Для обычной пайки отдельных деталей такое жало используют редко.
Особняком стоят широкие жала с большой рабочей поверхностью. Это уже не форма (она там может быть разной), а размер. Сам наконечник может быть скошенным, клиновидным и т.д. Также не являются универсальными, используются там, где нужна эффективна передача тепла на большую площадь. Однако перед покупкой и использованием таких жал нужно убедиться, что паяльник способен выдать достаточную мощность. Требования там куда выше и не каждый инструмент способен на это.
Выбор жала и уход
Под конкретную задачу жало подбирается по своей форме и размеру – это также нужно учитывать. Единственного универсального решения нет, это мы разобрали выше. Также нужно убедиться в том, что жало совместимо с паяльником – здесь нужно смотреть на крепление, размер посадочной части и тип нагревателя. В целом, в современных паяльниках от разных производителей используются единые стандарты, но всё же там бывают разные варианты. Если наконечник установить нельзя, то не нужно делать это с силой или дорабатывать – ничем хорошим это не закончится.
Если же вернуться к форме, то для большинства бытовых задач вполне подойдёт клиновидное жало. Размер уже выбирается отдельно. Здесь нужно понимать, какая пайка вам предстоит и уже под это подбирать конкретную форму. Кому-то будет достаточно только игольчатого или конуса, а кому-то они совершенно не подойдут. Рабочая поверхность должна позволять прогревать соединение без касания соседних элементов. Но не нужно стремиться к самому тонкому наконечнику: тонкое жало с недостаточной площадью контакта может передавать мало тепла, из-за чего пайка затягивается. Слишком широкое, напротив, мешает работать на плотной плате и повышает вероятность случайного замыкания соседних контактов при избытке припоя.
Температуру паяльника подбирают под используемый припой, размеры соединения и иные требования. Избыточный нагрев ускоряет окисление жала и износ защитного покрытия. Если припой плохо растекается, сначала стоит проверить чистоту поверхности, наличие флюса, выбранную форму и достаточность мощности оборудования, а не сразу повышать температуру, что может повредить жалу. В некоторых случаях контроль температуры вообще не поможет и придётся взять жало другой формы.
Во время работы жало нужно иногда очищать от остатков флюса и иных загрязнений (это обязательно нужно делать и после работы). Для этого есть специальные средства для очистки жал, тут не стоит использовать ножи или иные подручные предметы, которые могут повредить форму жало или защитное покрытие. После очистки рабочую часть покрывают тонким слоем свежего припоя. Это называется лужением: слой припоя защищает рабочую поверхность от окисления и помогает передавать тепло при следующей пайке. После завершения работы жало также рекомендуется оставлять залуженным и уже затем выключать паяльник. Это относится ко всем видам жала, в том числе и с защитным покрытием. Но у необгораемых покрывают только рабочую часть, не защитное покрытие.
Напомним, что обычно медное жало можно восстанавливать, а вот необгораемые нельзя. Их нельзя обрабатывать напильником, шлифовать абразивами и т.д., все это ничем не поможет, лишь сократит срок их службы. Тут стоит понимать, что жало для паяльника – это расходный материал. Срок его службы зависит не только от качества изготовления (и цены), но ещё и от интенсивности эксплуатации и соблюдении её правил.
