В чём проложить кабель под землёй Статья
Прокладка кабелей (и проводов) по участку осуществляется двумя способами. Первый – воздушный, когда кабеля протягивают просто по воздуху. Многие выбирают именно этот путь из-за его простоты. Фактически тут нужно подобрать кабель, который можно использовать под открытым небом и протянуть его. Он должен выдерживать перепады температур, не бояться осадков, а его изоляция не должна разрушаться из-за ультрафиолета. Воздушная прокладка лучше ещё и тем, что в случае чего, кабель легкодоступен. Главный минус в том, что он будет висеть над головой.
Именно из-за этого минуса зачастую предпочитают прокладывать кабель под землёй. Это куда сложнее, требует больше времени, приобретения того, в чём будет проложен кабель (об этом мы поговорим ниже). Зато так он не будет мозолить глаза, ему не будет страшно обледенение, падение веток и т.д. Будут сложности с его заменой, если с ним что-то случилось, этот минус также стоит отметить. Но если всё сделано правильно, то кабель прослужит десятки лет и про него можно будет забыть.
То есть, в основном всё сводится к личным предпочтениям. Если вас не смущают висящие над головой кабеля, если нужно протянуть лишь один, то можно использовать воздушную прокладку. Также нужно отметить, что в некоторых случаях её выбирают вынужденно, хотя сами предпочли бы подземный вариант.
Например, участок уже благоустроен, а кабелей нужно протянуть много. Копать траншеи тут зачастую уже не получается – попросту негде, поэтому вынужденно выбирают воздушный вариант. Но этот материал написан для тех, кто хочет проложить кабель именно под землёй. Отметим, что, если вы выбираете именно такой способ, делать это желательно до того, как вы благоустроите участок: сделаете грядки, садовые дорожки, посадите газон, кусты и деревья. Проще говоря, лучше всего это делать ещё на этапе строительства дома и подсобных строений.
Перед тем, как рассказать про конкретные способы, стоит поговорить про главное. В принципе, есть некоторые виды кабелей, которые можно проложить в грунте как есть. Они гораздо дороже обычных, могут иметь бронирование, более толстую изоляцию. Однако это не всегда может защитить кабель от случайных механических повреждений, поэтому чаще всего их защищают дополнительно. Это новые расходы, но если кабель прокладывать в земле, то это нужно делать максимально надёжно. Чтобы не пришлось его откапывать через пару лет. И учитывайте, что в случае его повреждения не всегда можно установить точное место. Иногда приходится выкапывать его целиком, а это большие трудозатраты.
Какие кабели можно прокладывать в земле
Как мы писали выше, есть особые, хорошо защищённые кабели, которые в теории можно проложить и без защиты. Это в любом случае должны быть бронированные кабели, которые имеют броню – слой из металла (например, ленты), которые защитят его от механических повреждений. Если кабель будет проложен в защите, то в теории можно взять любой. Но лучше всё же использовать те, у которых хорошая и толстая изоляция или даже есть дополнительное бронирование – лишним не будет. Разумеется, это должны быть кабели, которые предназначены для использования вне помещений.
Неплохие варианты – АВБбШв, ВБбШв и ряд других. В теории можно и ВВГ взять, если он будет проложен в защите (без неё срок его службы не будет длительным). На практике выбирают более дорогие и защищённые типы (даже если прокладывают в защите) просто из соображений надёжности. Всё же кабель, проложенный в земле, должен прослужить не 2, 3 или даже 10 лет, а значительно дольше. С этой точки зрения экономить не стоит, это как фундамент дома – делать нужно надёжно.
При подборе кабеля не стоит забывать и о его сечении, которое должно соответствовать нагрузке. Про это мы рассказывали в отдельном материале, тут отметим, что лучше брать с запасом. Выйдет чуть дороже, но зато будет надёжнее. Да, с одной стороны, если вам нужно провести свет в сарай или беседку, тут большое сечение и не нужно, может быть достаточно даже провода. С другой стороны, а если в будущем вам понадобится запитать мощный электроинструмент? И ещё один важный момент: перед прокладкой обязательно проверьте кабель на целостность изоляции и его работоспособность.
Как защитить кабель в земле

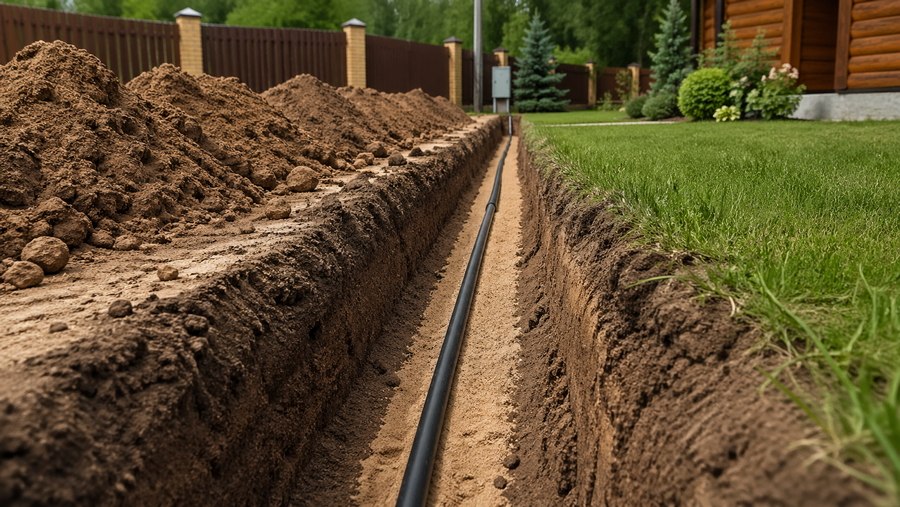

Тут есть несколько вариантов. Пожалуй, для частного участка лучшим будет ПНД-труба. Это трубы из полиэтилена низкого давления, который устойчив к влаге, перепадам температур и способен выдерживать механические воздействия. Она может выдержать даже случайный удар лопатой и защитит кабель. В трубе можно использовать даже ВВГнг, бронированный кабель здесь не нужен (хотя для надёжности можно проложить и такой). Разумеется, поскольку труба из пластика, она не боится влаги.
Она не столько прочная, как некоторые другие варианты, но для участка она имеет хорошее соотношение цены и характеристик. Опять же: нужно учитывать место, где вы будете её прокладывать. ПНД-трубы могут иметь стенки разной толщины, от чего зависит её итоговая прочность. Если это зона с повышенной нагрузкой (парковка для автомобиля, например), то здесь выбирают более толстые трубы либо увеличивают глубину заложения. Обратите внимание, что могут потребоваться дополнительные элементы для изгибов или поворотов. Вообще, при использовании ПНД-труб стараются делать ровные маршруты, избегая ненужных поворотов. Это ограничение, которое стоит учитывать.

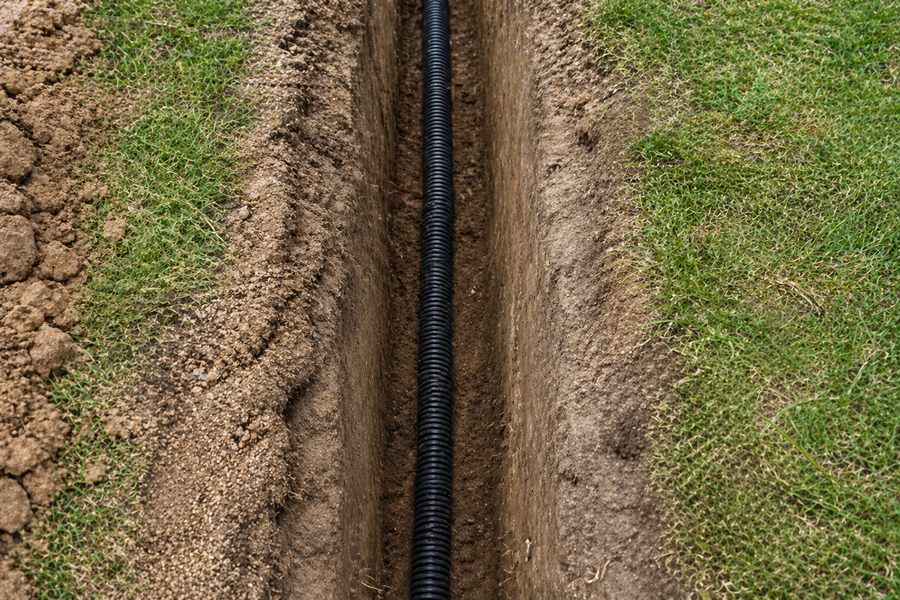

Альтернативный вариант – гофрированная труба. Её прокладка гораздо проще, так как её можно изгибать в любом направлении. Но здесь не подойдёт первая попавшаяся гофра, например та, в которой прокладывают провода в помещениях. У неё просто недостаточно механической прочности. Да, тут стоит отметить, что мы имеем в виду не только прямые воздействия, вроде случайного удара лопатой. Сам грунт тоже в любом случае давит на защиту кабеля, а ведь в нём могут быть камни и т.д. Недооценивать этот фактор не стоит, поэтому первую попавшуюся гофру выбирать не стоит.
Нужна толстостенная гофра, у такой может быть даже два слоя. Один – гладкий, внутренний, второй – рифлёный и он обеспечивает механическую прочность. Есть и армированная гофра, которая обладает ещё большей прочность и подходит для средних нагрузок. Такая гофра называется усиленной и для прокладки кабеля в земле нужно использовать именно такую. Иногда ПНД-трубы и гофру комбинирует. Например, трубу имеет смысл использовать под парковой автомобиля, где нагрузка будет выше. Также их используют в каменистых грунта – острые края камней – это дополнительная нагрузка, которую выдержит не каждая гофра.
Ещё один вариант – металлические трубы или каналы из прочных и жёстких материалов. Их тоже стоит упомянуть, но, если честно, для частного участка это варианты с избыточной прочностью. Разумеется, металл куда прочнее пластика, он может выдерживать куда большие нагрузки. Но его стоимость существенно выше, также металл подвержен коррозии и для таких труб требуется защитное покрытие. Вдобавок есть сложности при монтаже – пластиковые трубы или гофру можно без особого труда разрезать, с металлом это будет сложнее. Если честно, в большинстве случаев этот вариант вам не нужен.
Как прокладывать кабель
Итак, мы определились с кабелем и защитой (или выбрали просто качественный бронированный кабель), теперь нужно поговорить о том, как его правильно прокладывать. В первую очередь нужно составить схему участка и продумать места прокладки кабелей. В идеале трасса должна быть прямой, без изгибов – так будет гораздо проще. Разумеется, возможно, это не всегда, например, приходится обходить грядки, парник, другие строения или даже коммуникации. Но даже тут стоит продумать так, чтобы поворотов было как можно меньше и уж точно не стоит делать прокладку в виде змейки.
Будущую трассу размечают колышками, между которыми протягивают верёвку, после чего начинают копать траншею. Её необходимая глубина – предмет спора. Например, некоторые советуют прокладывать ниже уровня промерзания грунта, но это может быть очень глубоко. Вдобавок тут нужно учитывать тип грунта, уровень грунтовых вод и другие факторы. Если кабель проложен в защите, то закапывать можно на меньшую глубину. Также учитывают и его напряжение: до 1 кВт не менее 70 сантиметров, от 1 кВт – от метра. В большинстве случаев закладывают на глубине 70-75 сантиметров, при этом траншею делают на 15-20 сантиметров глубже.
Ширина траншеи может быть любой, обычно это в районе 30 сантиметров. Меньше – неудобно копать, больше – лишняя работа. Её дно нужно очистить от камней и насыпать 10-15 сантиметров песка (тоже без камней), который трамбуют. Далее на эту подушку укладывают кабель, но здесь есть два очень важных моментах. Во-первых, напомним, что проверить работоспособность кабеля и целостность его изоляции нужно до укладки. Во-вторых, кабель укладывают не прямо, а волной. Особенно это актуально для бронированных кабелей, которые прокладывают без защиты. Это необходимо для того, чтобы компенсировать температурные сужения и расширения, которые могут повредить кабель. Если он в трубе или гофре, это менее важно, но и там нужно сделать небольшую волну, то есть, не прокладывать его внатяг.
Далее сверху насыпают ещё один слой песка (достаточно сантиметров десять), его трамбуют. После этого укладывают сигнальную ленту. Игнорировать это не стоит, так лет через десять вы можете забыть, где кабель и случайно повредить его, если будете копать в этом месте. Некоторые поверх кладут кирпичи – тоже вариант, если под рукой есть ненужные. После этого траншею закапывают уже ранее выкопанным грунтом и на этом прокладку кабеля можно считать завершённой.
При подземной прокладке кабеля чаще всего совершают несколько ошибок. Первая – недостаточная глубина. Человеку может быть попросту лень копать, но тут стоит понимать, что чем меньше глубина, тем больше риск случайного повреждения. Поэтому и считается, что 70 сантиметров – это минимум. Делать метра полтора – избыточно для участка, но и 30-40 сантиметров – очень мало. Также держите в голове деревья и кустарники, которые уже растут или будут посажены в будущем. Кабель нужно прокладывать в стороне от их корневых систем. Здесь нужно смотреть на тип растения, у некоторых могут быть мощные корни, которые в теории повредят кабель даже в защите.
Ещё одна ошибка - экономия на кабеле. Попытка использовать обычный провод вместо силового, рассчитанного на более тяжёлые условия, почти всегда заканчивается его повреждением. Влага, перепады температуры и механическое воздействие постепенно разрушают изоляцию, даже если сначала всё выглядит нормально. Это относится и к выбору гофры, о чём мы писали выше. Здесь уж если делать защиту, то покупать те материалы, которые подходят для этой цели, в противном случае экономия выльется в дополнительные расходы в будущем.
Нередко бывает так, что плохо планируют маршрут прокладки. Исходят из того, как удобно в данный момент, а потом понимает, что в этом месте хотят построить сарай или посадить дерево. Конечно, такое не всегда можно просчитать заранее, но всё же лучше стараться прокладывать кабель так, чтобы в будущем ему ничего не угрожало.
