Трубогиб: что это, как выбрать Статья
При монтаже трубопроводов их зачастую приходится заворачивать под разными углами. Есть решения в виде тех же фитингов, о которых мы рассказывали и другие. Но это всё – дополнительные элементы, которые усложняют и удлиняют монтаж и могут стать слабым местом. Поэтому нередко возникает необходимость загнуть трубу. Если речь идёт про трубы небольшого диаметра и из некоторых материалов, то здесь можно воспользоваться даже подручными средствами. Например, тисками. Они вполне подойдут для разовой работы и если действовать осторожно, то трубу можно загнуть без её деформации.
Но если речь идёт о больших объёмах работы, о трубах из некоторых материалов и большого диаметра, то здесь не обойтись без трубогибочных станков. Или трубогибов, их часто называют именно так, сокращённо. В некоторых сферах без них вообще не обойтись, ведь трубы – это не только трубопроводы, но ещё и различные конструкции (каркасные). Не только при их сборке, но и при производстве. А почему их используют, а не обходятся подручными средствами? Дело тут не только в скорости, хотя и это важнейший фактор, есть и иные причины.
Выше мы писали про деформацию трубы при её изгибании, на деле сам процесс загибания профильной трубы и есть деформация. Но трубогиб способен обеспечить равномерную деформацию, что крайне важно. Если вы делаете это с помощью тисок или просто загибаете трубу силой, есть риск того, что она деформируется неправильно. Снизится её диаметр (пропускная способность), в отдельных случаях может нарушиться даже герметичность. В общем, если нужно правильно изогнуть трубу и на нужный угол, то без трубогиба не обойтись. А в этой статье мы расскажем о том, какие они бывают и как выбрать подходящий под ваши задачи.
Какие есть виды трубогибов
Поскольку трубы бывают разными, да и объёмы работ могут отличаться кардинально, существует несколько разновидностей трубогибов. Здесь их разделяют по типу привода, о чём мы поговорим ниже, что имеет большое значение. Не только с точки зрения собственно характеристик устройства, это также сильно влияет и на цену. Конечно, в данном случае цена не является единственным определяющим фактором. Ведь если нужно гнуть много труб большого диаметра, то очевидно, что здесь дешёвым станком не обойтись. С другой стороны, не нужно и переплачивать за те возможности, которые вам попросту не нужны. Поэтому в первую очередь нужно определиться именно с видом трубогиба, об этом мы и расскажем.
Ручные – первый вариант. Как понятно из названия, здесь для сгибания трубы нужно приложить мускульную силу. Фактически это даже не станки, а не очень сложные устройства. Могут иметь различия в конструкции, но принцип всё равно один: труба фиксируется, после загибается путём приложения силы. Например, распространена винтовая конструкция, где нужно вытягивать шток, который деформирует трубу в нужном направлении.
Ручные трубогибы – компактные устройства, конечно, в карман не уберёшь, но их легко переносить с места на место. Другое преимущество – цена, ручные – самый дешёвые из всех. На ручном трубогибе можно согнуть трубы из стали, латуни, меди, алюминия и даже титана. Впрочем, есть ограничения по диаметру трубы, также часто рекомендуют сильно нагреть место сгиба – это существенно облегчает и ускоряет процесс. Обычно в характеристиках указывают конкретные параметры труб, которые можно согнуть с помощью данной модели трубогиба.
Разумеется, у ручных моделей есть и недостатки, некоторые из которых не только существенные, но ещё и очевидные. Диаметр труб ограничен, скорость работы небольшая, на один изгиб может уйти несколько минут. Больше одного изгиба на трубе сделать трудно, также непросто добиться точного угла. Да, во многих случаях плюс-минус несколько градусов ничего особо не решают, но всё же это минус. В общем, из-за низкой производительности ручные трубогибы используются там, где это не важно, а сгибать трубы приходится довольно редко. Для частого использования они не подходят, ну а про трубы большого диаметра и с толстыми стенками из самых твёрдых металлов и говорить не приходится.

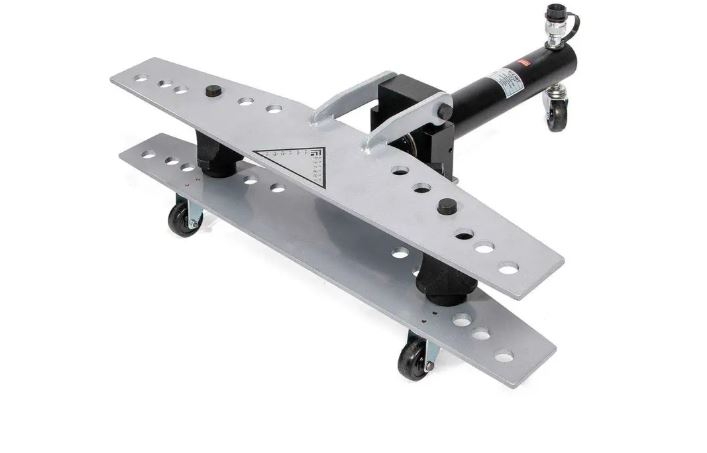

Следующая разновидность, куда более дорогая – гидравлические трубогибы. Их стоимость уже составляет десятки тысяч рублей, а то и за сто. И мы про ручные гидравлические, там есть и электрические модели. Разница в том, что первые работают по принципу домкрата, то есть, нужно тянуть за рукоятку. Вторые – полноценные гидравлические машины, такие уже относят к промышленному оборудованию и они стоят очень дорого. Здесь мы будем говорить про первый тип, хотя далее обсудим и второй.
Гидравлические трубогибы способны работать с более толстыми трубами. Они требуют значительно меньшей силы, скорость работы – выше. Также они способны обеспечить довольно точное соблюдение угла. Могут работать и с толстостенными трубами, конкретное значение есть в характеристиках. Другой плюс – большой ассортимент, от довольно компактных и лёгких моделей, то тяжёлых. Разумеется, они предназначены для решения разных задач, но всё же выбор тут очень широкий. Фактически основным недостатком является высокая цена, поэтому их покупают только для частого использования.
Следующий тип – электрические станки. Подобные трубогибы дорогие и в основном стационарные. Встречаются более лёгкие модели для небольших труб, которые используются в основном на производствах. Здесь вообще не нужно прикладывать никаких усилий. Они обеспечивают очень точную и качественную деформацию трубы точно под заданный угол. Скорость работы – очень высокая, электрические трубогибы здесь лидируют. Но, повторимся, это уже промышленное оборудование, цена на самые дешёвые модели – сотни тысяч рублей. И цена может быть вплоть до десятков миллионов, но это уже станки, которые работают в узких сферах, где используют трубы очень большого диаметра.
Встречаются и гибридные модели, например те, которые мы уже упоминали: гидравлические, но у них есть и электрический привод. Это тоже массивные и дорогие решения, поэтому распространены они в основном в промышленности. Стоит также упомянуть и наличие индукционного нагрева. Это не привод, а лишь дополнительная функция. Если у трубогиба есть индукционный нагрев, то в месте изгиба металл будет нагрет и только потом согнут. Это позволяет получить более качественный результат, но это встречается только в дорогих станках.
Таким образом, выбор тут есть, пусть его и нельзя назвать очень большим. Для мелких работ и тонких труб вполне подойдёт ручной трубогиб. Для более частого использования, для толстых труб уже нужен как минимум гидравлический. Далее поговорим о некоторых характеристиках, которые нужно учитывать вне зависимости от вида трубогиба.
Параметры трубогибов
Выбор любого инструмента или станка зависит от задачи, которую нужно решить. Трубогибы исключением не являются, поэтому здесь в первую очередь нужно отталкиваться от параметров труб. Это же обуславливает и выбор конкретной модели по типу привода, но и они бывают очень разными по своим возможностям. Первое – диаметр и материал труб. У трубогиба должен быть указан диапазон, именно диапазон, так как важен не только максимальный, но ещё и минимальный диаметр. Это нужно чтобы не произошло ситуации, когда небольшую трубу невозможно согнуть так как трубогиб просто не предназначен для этого.
Универсальных моделей не существует, это относится не только к собственно диаметру. Трубы ведь бывают разные – нержавеющая сталь, алюминий и другие металлы имеют разные свойства. И они требуют приложения разных усилий. Вдобавок и толщина стен может быть разными. И дело тут не только в том, что вы не сможете согнуть трубу, но ещё и в том, что можно испортить сам трубогиб. Проще говоря, он может быть не рассчитан на нагрузки, которые необходимы для работы с конкретной трубой. В идеале в документации должен быть не только диапазон диаметров, но и таблицы с разными металлами и толщиной стенок.
Не менее важен и радиус изгиба, тут могут быть разные значения, но чаще всего это до 90 градусов (а больше обычно и не нужно). Важен не только сам радиус изгиба, но и точность угла, выше мы писали об этом. Да, в некоторых случаях небольшие отклонения не будут иметь значения, но если это важно, стоит выбрать трубогиб, который позволяет получить точный угол. В контексте этого можно упомянуть и повторяемость. У трубогиба могут быть ограничители, которые позволят точно настроить угол и соблюсти его. Будет крайне полезным при необходимости большого количества типовых операций.
Ещё один момент, пусть и не самый принципиальный – тип профиля. Да, по умолчанию трубогиб предназначен для работы с трубами, которые круглые. Но есть модели, которые позволяют работать с прямоугольными или квадратными профилями (то есть, не только с трубами). Качество самого трубогиба тоже имеет значение, это может быть ручной или гидравлический станок, но у него в любом случае есть ресурс. А он уже зависит от используемых материалов, от конструкции в целом и от других факторов. Поэтому если вы в продаже видите модель, которая существенно дешевле аналогов, скорее всего, её ресурс будет не слишком высоким.
