Паяльная станция для домашней мастерской Статья
В этой статье мы поговорим о том, как выбрать паяльную станцию для домашней мастерской. Этот материал не предназначен для профессионалов, для тех, кто занимается пайкой уже долго, здесь мы пишем для тех, для кого это хобби или для начинающих. А почему именно паяльная станция, а не паяльник? Подробно мы сравним их ниже, здесь же отметим, что паяльная станция лучше и удобнее по ряду характеристик. И именно новичкам работать с ней несколько проще, чем с паяльником.
Паяльная станция (также может называться «паяльный станок», но это относится к дорогим и сложным устройствам) по своей конструкции сильно отличается от паяльника. Сразу скажем, что это обуславливает и разницу в цене – станции дороже паяльников. Впрочем, сегодня есть недорогие модели (не десятки, а тысячи рублей), которые вполне подойдут именно для домашних мастерских. Они бывают разных видов, отличаются по конструкции, об этом тоже ниже. Но из-за своей конструкции они позволяют гораздо точнее регулировать температуру, обеспечивать стабильный нагрев, могут иметь дополнительные инструменты (например, термофен). У них могут быть и другие полезные функции, которых нет у паяльников.
Паяльники устроены проще и стоят дешевле. Вдобавок они компактнее, их можно брать с собой. Паяльную станцию тоже можно, но всё же габариты у них существенно больше. Да, паяльники бывают разные, но если рассматривать самые дешёвые модели, то у них медленнее нагрев, стабильность существенно ниже, как и точность регулировки температуры. Многие паяльники вообще работают на одной температуре, которая может ещё и колебаться на десятки градусов. Разумеется, паяльники всё ещё используются для ряда задач, для грубой пайки и т.д., но всё же они существенно уступают станциям.
По сути, главный недостаток паяльных станций в их цене. Но, как мы писали выше, сегодня есть недорогие модели. Конечно, они уступают более сложным, профессиональным, но для домашней мастерской подходят очень хорошо. Пожалуй, их не стоит покупать в том случае, если нужны какие-то разовые работы, которые можно выполнить с помощью самого дешёвого паяльника. Вот здесь покупка станции будет избыточной. Да и даже если паять приходится раз в несколько месяцев, то, пожалуй, станция не нужна вам и в этом случае.
Отметим, что многие считают паяльные станции профессиональным инструментом, что часто отпугивает новичков в пайке. Да, из-за своих возможностей даже недорогие паяльные станции можно отнести к профессиональному оборудованию. Но это не значит, что покупка для бытового использования не будет иметь смысла. Здесь всё же не электроинструменты и не другие изделия, где разница в цене между бытовыми и профессиональными моделями может быть огромной. Вдобавок в других случаях в быту зачастую не требуют возможности профессионального оборудования. Однако к паяльным станциям это практически не относится, их возможности востребованны даже в случае примитивной и грубой пайки. А про работу с платами и другими «нежными» деталями и говорить не приходится.
В пайке есть немало задач, для которых паяльник либо вообще не подходит, либо подходит очень плохо (потому что может навредить), либо нужно покупать специальный. То есть такой, который поддерживает определённую температуру и которым можно выполнить конкретную задачу. Однако это также означает и то, что такой паяльник будет бесполезен в других задачах, тогда как паяльные станции гораздо универсальнее. А ведь универсальность – это ещё одно очень сильное преимущество. Покупая один прибор, пусть более дорогой, в конечном счёте можно и сэкономить за счёт того, что он может выполнять различные задачи.
Конечно, паяльные станции бывают разные, чем и обусловлена разница в цене. Поэтому нельзя купить первую попавшуюся модель, к выбору стоит подходить ответственно. О том, какие бывают паяльные станции, чем они отличаются друг от друга и какую лучше выбрать, мы расскажем в следующей части нашей статьи. Мы расскажем про три наиболее распространённых разновидности паяльных станций, поговорим про их ключевые характеристики и особенности.

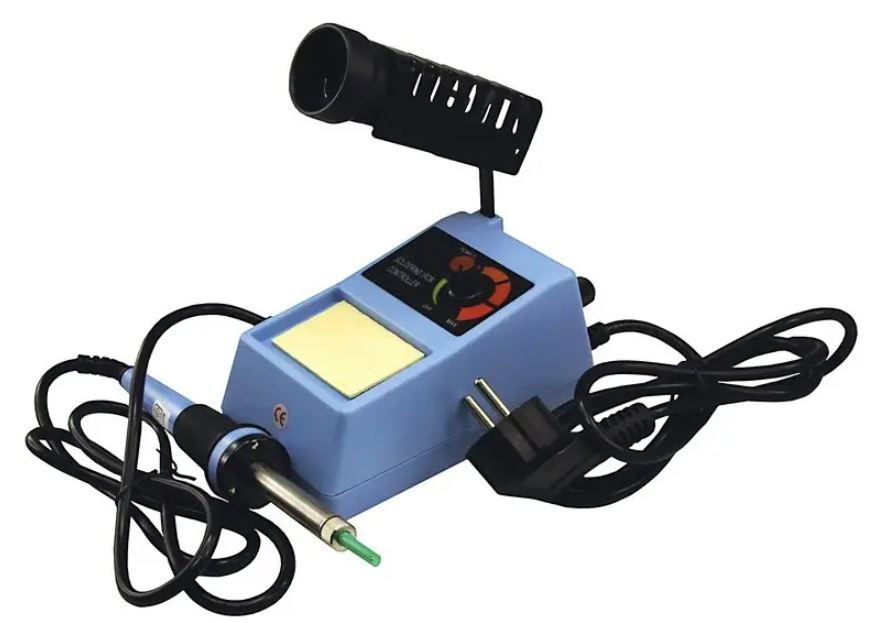

Контактные паяльные станции
Начать стоит с самого распространённого и недорого (если сравнивать с другими) вида. Также их могут называть «жальные», а из названия очевидно, что пайка тут происходит как и при использовании паяльника – при физическом контакте. Можно сказать, что это и есть паяльник, но конструкция здесь гораздо сложнее. В частности, есть блок управления, датчик температуры и другие элементы. В совокупности пони позволяют задавать температуру в определённом диапазоне, при этом контроллер станции будет поддерживать её на заданном уровне, обеспечивая стабильность.
Это особо важно при работе с некоторыми компонентами, которые могут быть очень чувствительны к превышению температуры. Сама пайка осуществляется именно паяльником с металлическим жалом (они сменные), который с основным блоком соединён проводом. Жала делают из разных материалов, они могут иметь разную форму, поэтому их можно подбирать под разные задачи. С учётом возможности настройки температуры получается универсальное оборудование, которое подходит как для мелкой и точной пайки, так и для грубой, где точность зачастую большого значения не имеет.
Первая характеристика контактных паяльных станций – мощность, она может быть в диапазоне от 40 до 100 Вт, иногда больше или меньше. В целом, нельзя сказать, что она здесь ключевая, но всё же чем выше мощность, тем быстрее нагревается жало. Также она влияет и на максимальную температуру, но в целом на основе только мощности выбирать нельзя. Второй параметр – диапазон температуры, в котором можно работать. Его уже можно отнести к ключевым. Диапазон температуры важен потому, что чем он выше, тем универсальнее будет паяльная станция.
Стандартным диапазоном считается от 180-200 градусов и до 480. Он закрывает большинство задач. У некоторых моделей он может быть уже, например, 260-380. У некоторых наоборот, значительно шире, например 90-480 градусов. Разумеется, низкие значения нужны не для пайки, а например для прогрева платы, удаления влаги, плавления пластика, клея или компаунда. То есть, вспомогательные задачи, которые могут делать с помощью других устройств. Но если их может выполнять и паяльная станция, то для многих это будет гораздо удобнее.
Типа жала и нагревателя – тема для отдельной статьи, плюс мы это разбирали, когда рассказывали про паяльники. Но в станциях могут быть как керамические нагреватели, так и картриджные, где датчики температуры и нагреватель встроены в само жало. Второй вариант является предпочтительным, так как у них стабильнее температура, но они несколько дороже. Также напомним, что наконечники можно менять. Ещё один важный параметр – стабильность температуры. Она всё равно будет отличаться от заданного параметра, но у хороших станций отклонение обычно 3-5 градусов, не больше. У дешёвых моделей могут быть более крупные значения. Выбор здесь стоит делать исходя из ваших задач, если приходится работать с чувствительными компонентами, то, очевидно, нужна модель с высокой стабильностью.
Цифровой дисплей, автоматическое снижение температуры, защиту от статического электричества можно отнести к дополнительным функциям. Насколько они нужны – решать только вам, но в случае с домашней мастерской многие «допы» нужны далеко не всегда. В целом, контактные паяльные станции будут лучшим выбором именно для домашней мастерской и бытового использования. Они решают большинство задач, хотя и не все. Если же под ваши задачи контактная станция не подходит, то вам подойдёт один из следующих типов.
Термовоздушные паяльные станции
Этот тип относится к бесконтактным, здесь используется поток горячего воздуха. Соответственно, вместо жала – фен, внутри у которого находится нагревательный элемент, также он подключён к системе подачи воздуха. Насадки можно менять, тем самым контролируя форму потока воздуха. Главная особенность таких станций - возможность нагревать сразу несколько выводов компонента. В отличие от жального паяльника, который работает точечно, поток горячего воздуха прогревает всю область вокруг детали. Это особенно удобно при работе с SMD-компонентами, микросхемами, экранами и разъёмами.
Термовоздушные паяльные станции позволяют регулировать не только температуру, но ещё и скорость воздушного потока, что также важно в некоторых ситуациях. Мощность у них выше, у самых простых моделей это 250-400 Вт, у продвинутых выше, а вообще она может быть до 1000-1100 Вт. Температуру обычно можно настраивать в диапазоне от 100 до 480 градусов. Способ подачи воздуха может быть от вентилятора, а может быть и от компрессора. Второй вариант дороже и габаритнее, зато поток воздуха тут стабильнее, что довольно важно.
Считается, что использование термовоздушных станций сложнее, чем контактных. Это действительно так, здесь требуется определённый опыт. Ведь нужно не только выставить нужную температуру, но ещё и следить за расстоянием. Если оно больше, чем нужно, то воздушный поток может терять много градусов и фактическая температура будет иной. Термовоздушные станции могут не подходить для некоторых задач, но зато они хорошо показывают себя при монтаже.

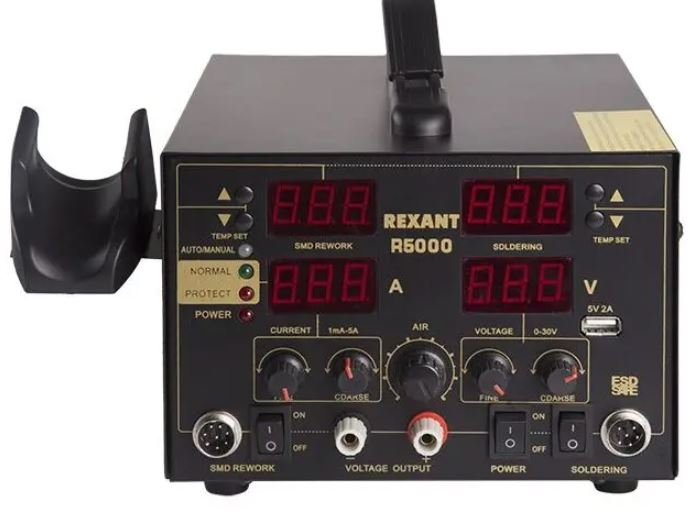

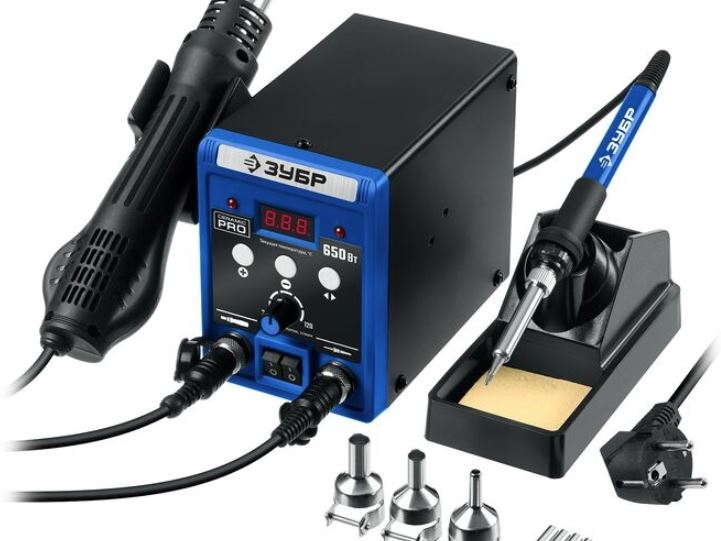

Отметим, что сегодня нередко встречаются комбинированные модели. Про них мы рассказывать не будем, но упомянуть их стоит. Чаще всего это паяльная станция, к которой подключается как паяльник, так и фен. Подобные устройства считаются самыми универсальными и закрывают практически все задачи, особенно если говорить про домашнюю мастерскую. По цене Термовоздушные станции тоже бывают разные, есть относительно недорогие модели, но стоимость профессиональных – десятки тысяч рублей.
Инфракрасные паяльные станции
Относительно новый тип, где используется инфракрасное излучение для нагрева компонентов. Конструкция станции обычно включает нижний нагреватель (преднагрев платы), верхний инфракрасный излучатель, платформу для фиксации платы и блок управления температурой. Плата размещается на держателе, после чего нагреватели постепенно прогревают её по заданному температурному профилю.
Главная особенность инфракрасных станций — равномерный нагрев большой области платы. Это особенно важно при работе с микросхемами некоторых видов, где контакты расположены под корпусом и недоступны для обычного паяльника.
Нагрев происходит постепенно: сначала плата прогревается нижним нагревателем, затем верхний излучатель доводит припой до температуры плавления. Однако сразу стоит сказать, что инфракрасные паяльные станции дороже, процесс нагрева медленнее, они сложнее в обращении. Вдобавок они плохо подходят для точечных работ, что ограничивает сферу их применения.
По этой причине именно для домашних мастерских инфракрасные паяльные станции выбирают редко. Мощность у них может быть и до 2000 Вт. Важный параметр – размер рабочей зоны, который может составлять сотни миллиметров и подбирается под размеры плат. Разным может быть тип излучателя, кварцевые быстрее нагреваются, зато керамические служат дольше. Важно наличие температурных профилей, что позволяет нагревать плату поэтапно, снижая риск её повреждения.
Таким образом, для домашней мастерской подойдёт либо контактная, либо термовоздушная паяльная станция. Оптимально – два этих вида или комбинированный, это закроет практически все задачи. Но стоит понимать, что если подразумевается регулярная пайка, если задачи разнообразные по своей сути, то здесь нужно смотреть в сторону профессиональных моделей. Они существенно дороже, но именно для регулярного использования походят лучше, чем недорогие бытового назначения. Хотя бы потому, что ключевые параметры у них гораздо лучше, в частности стабильность заданной температуры, что одно из ключевых условий для пайки.
