Как менять щётки в электроинструментах Статья
Сердцем электроинструмента является электрический двигатель. Это не значит, что другие элементы конструкции менее важны, однако зачастую именно на двигатель выпадает основная нагрузка. Как известно, двигатели делятся на щёточные и бесщеточные, об этом мы говорили в отдельной статье. Про бесщеточные говорить не будем, отметим лишь то, что сегодня именно их используют чаще. Однако это не значит, что щёточные вообще не встречаются, нет, они всё ещё очень распространены, ведь у них есть свои преимущества. Интересно, что обычно щеточные двигатели встречаются на сетевом инструменте, тогда как у аккумуляторных бесщеточный. У этого есть свои причины, далее коротко поговорим о них.
Электродвигатели могут быть постоянного тока или переменного, в электроинструментах с АКБ это постоянного, ну а в сетевых как раз переменного, с коллекторными двигателями. Причины тут довольно простые: конструкция в целом простая, надежная, при этом такой электродвигатель дешевле (а ведь сегодня производители из-за конкуренции бьются за снижение цены). Такой двигатель обеспечивает высокий крутящий момент (что очень важно для некоторых электроинструментов, например, таких как гайковерты). Там просто регулировать скорость вращения вала, а сама она может быть очень высокой. Это нужно далеко не для всех электроинструментов, но, тем не менее, такое преимущество есть.
Такие двигатели отличаются наличием коллектора, поэтому их также называют и коллекторными. На этом элементе есть контактные площадки, через них напряжение переходит на обмотку ротора двигателя. На сами площадки питание подается через щеточный узел, фактически это графитовые щётки, которые установлены на держателе. Собственно говоря, именно из-за наличия щёток эти инструменты и называют щеточными. Отметим, что здесь мы рассказали про конструкцию в общем, не углубляясь в детали. Но повторим, что хоть такие двигатели считаются устаревшими, они всё же используются до сих пор. Просто из-за отличного соотношения цены и характеристик, которые несколько нивелируют главный недостаток – наличие щёток.
Именно щётки являются самым слабым местом таких двигателей. Основное тут то, что эти щётки подвержены механическому воздействию, то есть, со временем они стираются. Есть и другой фактор: между щётками и коллекторами есть зазор, в котором возникает искрение. При этом искры могут быть всегда, но по мере износа щёток их количество увеличивается. Графит используют так как он является хорошим проводником (что как раз и нужно), но вместе с тем это мягкий материал, который стирается довольно быстро. Именно это зачастую отпугивает от покупки щеточного инструмента, но ведь щетки можно менять. Более того, зачастую это быстро и просто.
А как понять, что щётки требуют замены? В идеале, признаков, которые указывают на это, вообще ждать не нужно. В инструкции от производителя должно быть указано количество часов работы, после которых щетки нужно заменить. Если этого не сделать, то в первую очередь появится больше искр – самый характерный признак начавшегося износа щеток. Следующие признаки укажут на то, что степень износа щёток очень велика: двигатель теряет мощность, может начать работать нестабильно (мощность будет «плавать»), появится шум, которого ранее не было. В конечном счете может дойти до того, что ваш электроинструмент вообще не будет включаться. Разумеется, доводить до этого не стоит, щетки нужно менять своевременно. О том, как это правильно сделать, мы поговорим дальше.
Почти все производители пишут в инструкции что щетки нужно менять в сервисных центрах. На деле, как мы писали выше, в большинстве случаев любой человек может заменить щетки самостоятельно, но тут есть нюансы. Во-первых, много зависит от конструкции электроинструмента (подробнее об этом ниже). Если он на гарантии, то вы рискуете её потерять, в этом случае имеет смысл обратиться именно в сервисный центр. Во-вторых, не у всех производителей есть сервисные центры, гарантия может закончиться, здесь также имеет смысл осуществить замену самостоятельно. Да, можно обратится в ремонтную мастерскую, но зачем платить за то, что в большинстве случаев легко сделать самостоятельно?

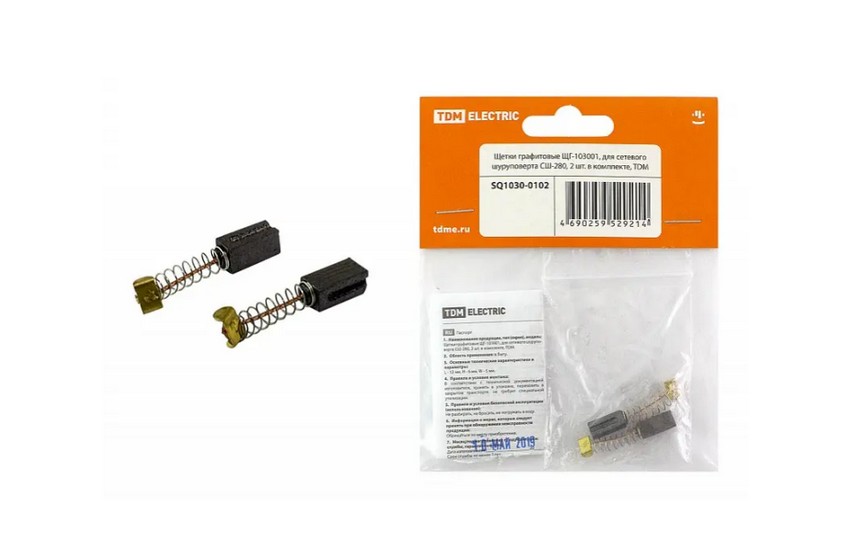

Разумеется, это возможно лишь в том случае, если у вас есть запасные щетки. В идеале, если они идут в комплекте при покупке электроинструмента (обратите внимание на этот момент, если выбрали именно щеточную модель). В остальных случаях их нужно покупать отдельно. Самое простое – посмотреть в документации их размеры и заказать такие же у производителя. Если это невозможно, то можно заказать от стороннего производителя, здесь главное чтобы они подходили по размеру. Если случилось так, что в документации про них нет информации, то их нужно извлечь и измерить, ведь основной критерий совместимости это именно размер. Советуем при покупке щеточного инструмента позаботиться об этом заранее, а если подразумевается активная эксплуатация (например, в ходе профессиональной деятельности), то можно купить сразу 2-3 комплекта на замену. Цена на них по карману не ударит, ведь по своей сути это просто куски графита. Также нужно обратить внимание на размер клеммы, тут тоже должна быть совместимость, это обеспечит подключение новых щёток без дополнительных трудностей. К счастью, сегодня подавляющее большинство производителей придерживаются единых стандартов, поэтому проблем обычно не возникает.
Важно: перед заменой щеток электроинструмент нужно обязательно отключить от электросети! В противном случае есть риск получить удар электрическим током.
Далее нужно смотреть на то, какой именно у вас электроинструмент, здесь выделяют два варианта. Первый – самый благоприятный, у таких предусмотрен простой и быстрый доступ к щёточному узлу. Чаще всего на корпусе установлены специальные заглушки, под которыми как раз и «прячутся» щетки. Заглушку нужно открутить (часто это делается специальным ключом, который идёт в комплекте), далее старая щётка снимается с направляющих и устанавливается новая. После этого заглушка устанавливается на своё место. Как видите, это очень просто, по большом счету, тут не о чем писать. Если инструмент предусматривает быструю замену щеток, то с этим справится кто угодно и никаких сложностей быть не может.
Несколько дольше это будет в том случае, если производитель не предусмотрел быстрого доступа к щеткам. Здесь уже нужно разбирать корпус, в некоторых случаях лишь частично, а в некоторых вообще целиком. Сперва откручивают винты, затем снимают защитный кожух, тем самым открывая доступ к щеточному механизму. Тут он может быть устроен несколько иначе чем в предыдущем варианте, обычно требуется отвести в сторону пружину (которая прижимает щетку), после этого щетка отключается от клеммы и извлекается. На её место ставится новая, подключается к клемме и прижимается пружиной, затем защитный кожух устанавливается на своё место. В целом, это тоже не самая сложная процедура, просто из-за необходимости разбирать корпус она займёт немного больше времени.
Разумеется, после того, как вы заменили щётки, стоит проверить электроинструмент на работоспособность. Рекомендуется сперва поработать им вхолостую без нагрузки. Это нужно для притирки щеток. Принцип замены аналогичный вне зависимости от вида электроинструмента: дрель, шуруповерт, перфоратор, гайковерт и т.д. – процесс будет одинаковым. Могут быть разве что незначительные отличия, особенно если нет возможности быстрой замены. Кстати, у некоторых электроинструментов есть специальные индикаторы износа щёток, .с помощью которых можно заранее понять, когда их нужно менять, а не ждать возникновения проблем.
В общем, бояться покупки щеточного инструмента из-за необходимости замены щеток не стоит, как видите, это не представляет особой сложности. И менять их нужно не так часто, как думают многие. О конкретных сроках писать не будем, всё же это зависит от интенсивности эксплуатации. Например, если это бытовое использование, время от времени, то щетки могут прослужить годами. В случае с профессиональным использованием сроки будут значительно меньше, но для профессионалов замена щеток вообще не доставит никаких проблем.
Кстати, если для замены щеток нужно снять корпус чтобы получить доступ к коллектору, имеет смысл оценить его состояние. Прежде всего нужно обратить внимание на его поверхность: она должна иметь медный цвет, без темных пятен, быть гладкой. Если же там есть темные пятна, подгоревшие участки или серьёзные царапины, то тут может потребоваться дополнительное техническое обслуживание (самостоятельно его сделает далеко не каждый). В этом случае имеет смысл и почистить узел от пыли или загрязнений, для этого можно использовать кисть (только мягкую) или баллончик со сжатым воздухом. Лишним не будет, а чистота в коллекторе продлит срок службы щеток, так как из-за наличия абразивных частиц их износ происходит быстрее.
