Чем маркировать провода и кабели Статья
Если у вас дома протянут провод, то его маркировать не нужно. А вот если проводов несколько (или даже несколько десятков), если это щиток и т.д., то здесь без маркировки уже не обойтись. В противном случае придётся прозванивать каждый провод, а то и разбирать соединения чтобы понять, какой и за что отвечает. Сегодня существует много решений для маркировки проводов и кабелей, но среди нет того, который может стать оптимальным в любой ситуации. Там используются разные материалы и способы, между которыми могут быть принципиальные отличия. И именно об этом мы и расскажем в нашей статье.

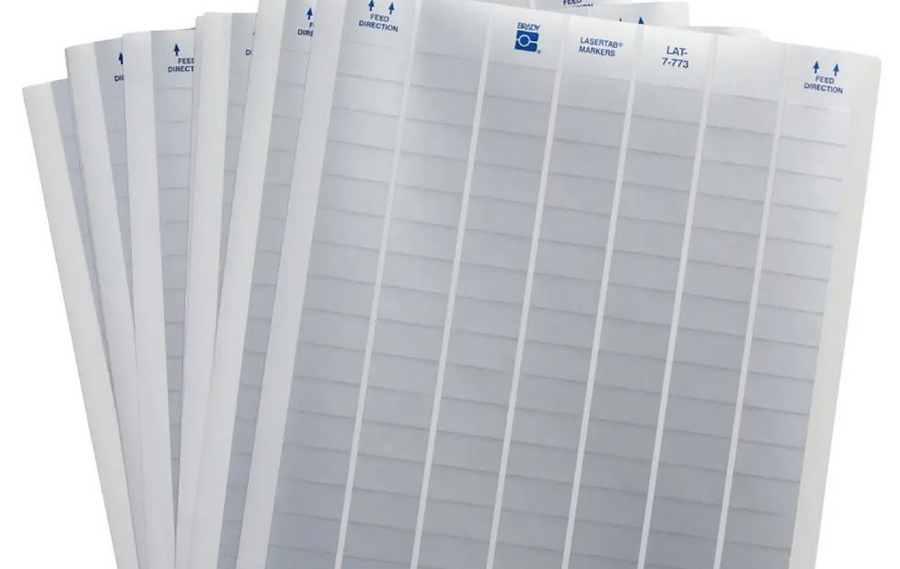

Самоклеящиеся этикетки
Пожалуй, один из самых простых способов, которые отличается ещё и универсальностью. С помощью самоклеящихся этикеток можно маркировать как отдельные провода и кабеля, так и целые группы. Разумеется, здесь не идёт речь про обычные бумажные «липучки» - те не обладают нужными свойствами и не подходят для маркировки проводов. Просто потому, что их срок службы небольшой, вдобавок они могут плохо клеится к изоляции и со временем отпадут.
Среди самоклеящихся этикеток для проводов есть и бумажные, которые отличаются от обычных офисных. Но и они предназначены исключительно для использования в сухих помещениях и в целом в оптимальных условиях. Чаще их применяют для временной маркировки, а вот для постоянной они подходят реже, всё же срок службы у них не слишком велик. Альтернатива – пластиковые, которые делают их винила, полиэстера и других полимерных материалов. Им безразлична влага, они дольше сохраняют внешний вид, устойчивые к истиранию и т.д. Такие этикетки могут прослужить очень долго и обычно используют именно их.
Этикетки могут быть оборачиваемыми, флажковыми или самоламинирующимися. Первые оборачиваются вокруг кабеля или просто наклеиваются поверх, если его диаметр большой. У флажковых есть выступающий участок, на котором и нанесена маркировка и который называется флажком. Удобны тогда, когда много близко расположенных проводов небольшого сечения – легче зацепить нужный за флажок. У самоламинирующихся есть прозрачная часть, которая оборачивается вокруг кабеля и закрывает маркировку. Самый дорогой, но долговечный вариант.
Сама маркировка на этикетки может наноситься разными способами. Простой и дешёвый вариант – писать самому. Обычная ручка для этого подойдёт плохо (как и карандаш), тут существуют специальные, в том числе и маркеры. Стоят дороже обычных, зато надпись сохранится гораздо дольше, потому что чернила устойчивы к влаге, истиранию и другим нежелательным эффектам. Можно использовать разные цвета, выбор там достаточно большой.
В профессиональной деятельности нередко используют маркировочные принтеры – там есть компактные модели. Например, термотрансферные или специальные для печати на ламинированных наклейках. Это более дорогое решение, но зато будет одинаковая маркировка, вдобавок принтер удобен, когда маркировать нужно очень много. Про принтеры для печати на этикетках мы говорили в отдельном материале, это достаточно обширная тема.
При выборе самоклеящихся этикеток нужно обращать внимание и на их назначение. Там могут использоваться разные клеевые составы для разных целей. Например, есть те, которые предназначены для высоких или низких температур, для использования во влажных условиях и т.д. Главные плюсы самоклеящихся этикеток: низкая стоимость, большой выбор, в том числе и размеров, возможность маркировать уже подключённые кабели и наносить достаточно длинные обозначения. Минусы: зависимость от состояния поверхности и клеевого слоя, а также меньшая долговечность по сравнению с другими вариантами, о которых мы поговорим далее.
Термоусадочные трубки
Термоусадочные трубки – полимерные изделия, которые при нагревании уменьшаются в диаметре, тем самым плотно облегая провод. Они обеспечивают дополнительную изоляцию и механическую защиту, но также применяются и для маркировки, при этом решения там могут быть разными. Самый простой вариант – цветная маркировка, которая подходит для ограниченного количества проводов. То есть, на один устанавливают зелёную, на другой – жёлтую, там есть общепринятые стандарты.

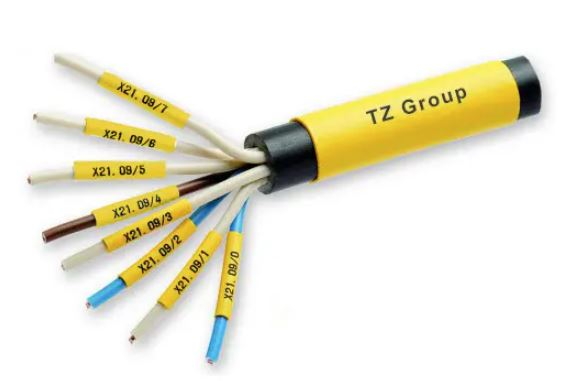

Другой вариант, более продвинутый – термоусадочные трубки на которые нужно наносить маркировку в виде текста или цифр. В отличие от обычной термоусадки, которая используется преимущественно для изоляции и защиты соединений, маркировочная имеет светлую поверхность, на которой хорошо читаются символы. Наиболее распространены белые и жёлтые варианты с чёрной печатью, но встречаются и другие, хотя и реже. По способу нанесения информации такие трубки делятся прежде всего на варианты для печати и трубки, на которых обозначения наносятся вручную – специальными ручками или маркерами, но это при небольшом диаметре не слишком удобно.
В профессиональном монтаже чаще используются специальные термотрансферные принтеры для печати на ТУТ. Они печатают номер провода, обозначение цепи или любые другие буквенно-цифровые обозначения непосредственно на поверхности трубки. Это позволяет делать большое количество одинаковых маркеров с чётким текстом, который легко читается. Вдобавок срок службы такой маркировки очень продолжительный, но и стоимость этого способа дороже из-за расходов на принтер.
Очевидный минус термоусадочных трубок - это необходимость именно надевать их на провод или кабель. По этой причине наиболее удобны они во время монтажа, до подключения проводов. Другой минус – более сложная установка по сравнению с этикетками. Здесь нужно использовать и специальный фен (или иное оборудование) для нагрева трубки чтобы она обжала кабель. Снятие трубки проще – её можно разрезать вдоль, но если нужно установить новую, то придётся отсоединять провод. По этим причинам прежде всего их стоит рассматривать для постоянной и долговременной маркировки – для этого они подходят лучше всего.
Бирки
Бирки для кабелей и проводов – ещё один способ маркировать их. Однако сразу стоит отметить, что лучше всего они подходят для кабелей большого сечения, пучков и т.д. Для отдельных проводов это будет не лучшее и не самое удобное. Они немного напоминают флажковые этикетки – здесь также есть выступающая часть, на которую наносится маркировка (собственно бирка). Но способ крепления здесь другое, не на клей, а механический. Это может быть стяжка, шнур или крепление. Такие бирки можно монтировать на уже протянутые линии, также в случае необходимости их можно и снимать.
Наиболее распространены обычные пластиковые бирки, маркировку наносят специальным маркером. Также в продаже есть бирки с уже нанесённой маркировкой, со специальной поверхностью, а есть и бирки под печать (также нужны специальные принтеры). Форма самой бирки бывает разной: флажок, круг, прямоугольник, овал или полоска. Также они отличаются и по размеру, который подбирают исходя из диаметра кабеля и иных факторов. Самый долговечный вариант – бирки с ламинированием, где прозрачное покрытие защищает маркировку.
Из недостатков бирок можно выделить то, что они выступают за пределы кабеля, вдобавок некоторое пространство забирает и крепление. Поэтому бывают ситуации, когда они будут не самым лучшим решением, например, в ограниченном пространстве. Таким образом, бирки для маркировки занимают свою нишу, но не являются универсальным решением на все случаи жизни. По цене они превосходят предыдущие варианты. Но могут быть и дешевле, если на этикетка их термоусадочных трубках маркировку делают принтером, расходы на который также стоит учитывать. Впрочем, для разовых работ маркировочные принтеры не покупают, это всё же профессиональное оборудование.
Кольца и клипсы
Кольца и клипсы используются для маркировки отдельных проводов и кабелей. Пластиковые кольца обычно покупают наборами с уже нанесёнными обозначениями. Собственно маркировку составляют из нескольких колец, подбирая нужные цифры и буквы. Это может показаться не слишком удобным и быстрым, что на самом деле так и есть. Но тут нужно понимать назначение колец – это маркировка из 1-3 символов, больше – крайне редко. Если же требуется большее количество символов, то там выбирают другие варианты. Клей тут не используется, кольца можно как ставить, так и снимать, при этом если правильно подобрать диаметр, сидеть оно будет плотно.

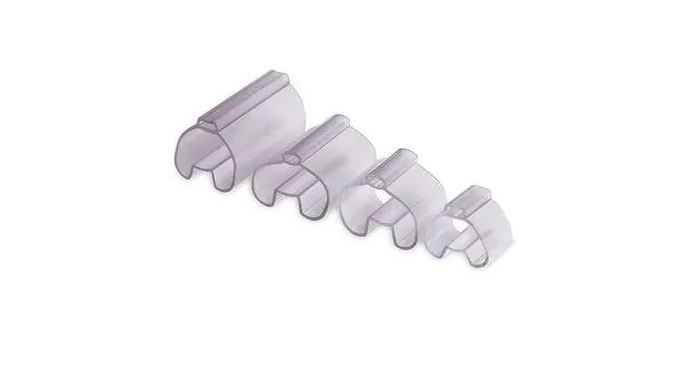

Клипы – чуть более дорогая разновидность колец, удобны тем, что их можно легко установить на провод защёлкнув на нём. Соответственности, снимать их так же легко. Здесь также есть варианты с уже напечатанными символами, а есть и те, где есть пространство для надписи. Но как и в случае с кольцами, для многосимвольной маркировки это решение не подходит, здесь нужно смотреть в сторону других вариантов.
Для уже подключённых проводов кольца также не всегда удобны. Если конструкция не предусматривает защёлкивание, элемент придётся надевать через конец провода, а значит, для установки может потребоваться его отсоединение. Клипсы в этом отношении практичнее, поскольку некоторые модели можно устанавливать непосредственно на подключённые провода. В этом между ними принципиальная разница, но, повторимся, клипсы стоят несколько дороже.
По долговечности пластиковые кольца и клипсы обычно превосходят обычные бумажные наклейки, но конкретные характеристики зависят от материала. Для обычного помещения достаточно стандартного пластика. Для промышленного оборудования, наружного монтажа или повышенной температуры следует выбирать изделия с соответствующим диапазоном эксплуатации. В целом, по этому показателю они соответствуют большинству других способов маркировки.
Маркеры
Последний способ – самый простой и один из самых быстрых. Здесь используются специальные маркеры, которые позволяют вручную наносить маркировку на изоляцию. Это самый дешёвый способ, но и недостатки его очевидны. Если диаметр провода слишком мал, то нанести читаемую маркировку может быть попросту невозможно, поэтому уже тут есть некоторые ограничения. Тем не менее, в продаже есть маркеты с тонкими кончиками, которые позволяют наносить символы даже на провода не очень большого диаметра. Конечно, тут многое зависит и от человека, не каждый сможет нанести нормальную и читаемую надпись размером в несколько миллиметров.
Обычные маркеры или тем более ручки подойдут не очень хорошо. Здесь нужно покупать модели с водостойкими и устойчивыми к истиранию чернилами. Тогда надпись не будет стираться из-за случайного касания или неблагоприятных внешних условий. Главное преимущество ручной маркировки — скорость и минимальные финансовые затраты. Если нужно промаркировать пять проводов в распределительной коробке, нет смысла подготавливать отдельные бирки или печатать этикетки. Маркер позволяет нанести обозначение непосредственно во время монтажа. Не требуется заранее подбирать размер маркировочного элемента или оставлять дополнительное место на кабеле.
Однако проблема читаемости надписи никуда не девается, но здесь, как мы писали выше, многое зависит от человека. Также тут иногда нужно учитывать тип изоляции – некоторые требуют маркеров с особыми чернилами. Вдобавок этот способ точно не относится к самым долговечным, хотя тут стоит заметить, что в хороших условиях маркировка будет сохраняться годами.
Как видите, существует довольно много вариантов для маркировки кабелей и проводов. Среди них нет одного, который подойдёт всем и всегда, но главное – есть выбор. Также отметим, что мы не рассматривали некоторые специализированные варианты, вроде ударных клейм. Но там маркировка наносится на металлические бирки, такие способы используются весьма ограничено и в особых случаях. А вот те, которые мы перечислили – самые распространённые, они применяются как в быту, так и в профессиональной деятельности.
